应用
通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量生产现场存在碳氢化合物等 爆炸物的0°C〜1300°C范围内液体、蒸汽和气体介质以及固体表面温度。
工作原理

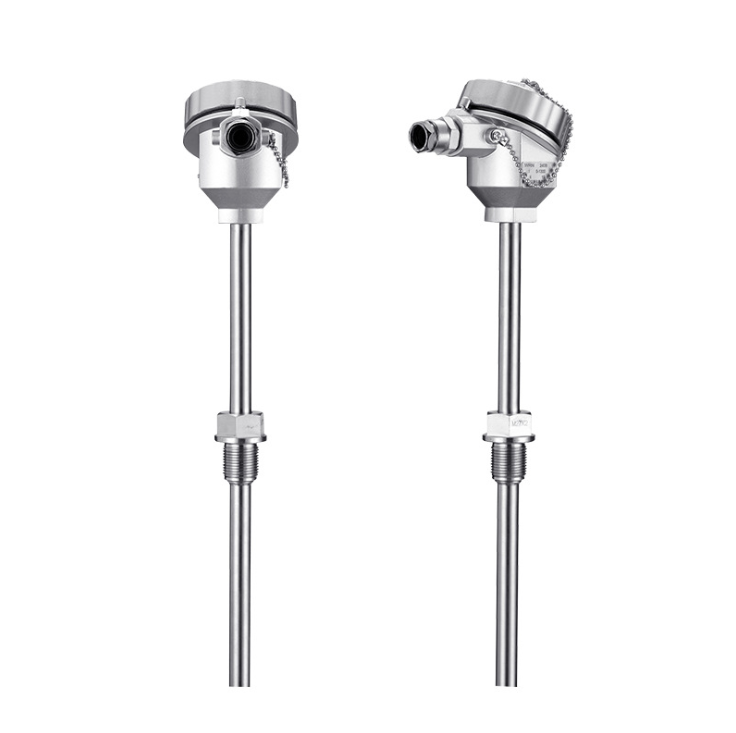

防爆热电偶是利用间隙隔爆原理，设计具有足够强度的接线盒等部件，将所有会产生火花、 电弧和危险温度的零部件都密封在接线盒腔内，当腔内发生爆炸时，能通过接合面间隙熄火和 冷却，使爆炸后的火焰和温度传不到腔外，从而进行隔爆。
常温绝缘电阻
热电偶在环境温度为20±15°C,相对湿度不 大于80%,试验电压为500±50V （直流）电极与 外套管之间的绝缘电阻多>1000Ω.m
特点
多种防爆形式，防爆性能好； 压簧式感温元件，抗振性能好；测量范围大；机械强度高，耐压性能好；
温度范围及允差
型 号 | 分度号 | 允 差 等 级 | |||
I | II | ||||
允差值 | 测温范围°C | 允差值 | 测温范围°C | ||
WRN | K | ±1.5°C | -40～+375 | ±2.5 °C | -40～+333 |
±0.004ltl | 375～1000 | ±0.0075 ltl | 333~1200 | ||
WRM | N | ±1.5°C | -40～+375 | ±2.5°C | -40～+333 |
±0.004 ltl | 375～1000 | ±0.0075 ltl | 333～1200 | ||
WRE | E | ±1.5°C | -40～+375 | ±1.5°C | -40～+333 |
±0.004 ltl | 375～800 | ±0.004 ltl | 333～900 | ||
WRF | J | ±1.5°C | -40～+375 | ±1.5°C | -40～+333 |
±0.004 ltl | 375～750 | ±0.004 ltl | 333～750 | ||
WRC | T | ±1.5°C | -40～+125 | ±1°C | -40～+133 |
±0.004 ltl | 125～350 | ±0.0075 ltl | 133～350 | ||
