概述

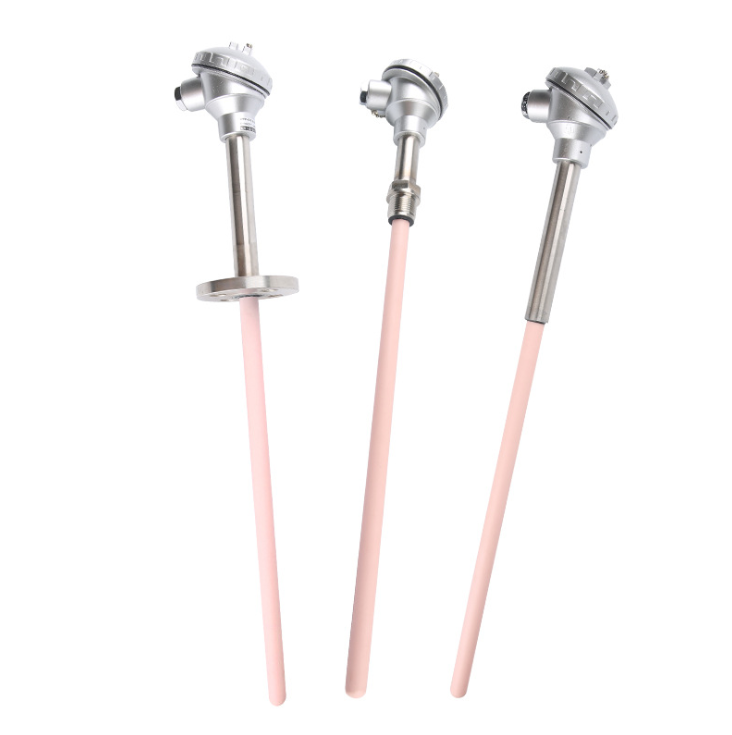

WR系列工业用铂铑热电偶又叫贵金属热电偶，它作为温度测量传感器,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统，用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。
铂铑热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时，就会在回路内产生热电流。如果热电偶的工作端与参比端存在有温差时，显示仪表将会批示出热电偶产生的热电势所对应的温度值。
铂铑热电偶的热电动热将随着测量端温度升高而增长，它的大小只与热电偶材料和两端的温度有关、与热电极的长度、直径无关。
各种铂铑热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要成分组成。
应用
铂铑热电偶适用于各种生产过程中高温场合，广泛应用于粉未冶金，烧结光亮炉，真空炉，冶炼炉，玻璃，炼钢炉及陶瓷及工业盐浴炉等测温。
主要技术参数
电气出口：M20x1.5,NPT1/2
精度等级：I 、 II
防护等级：IP65
偶丝直径：Φ0.5
公称压力：常压
测量温度及允差
热电偶类别 | 代号 | 分度号 | 最高温度℃ | 测量温度℃ | 允差△t℃ |
铂铑10-铂 | P | S | 0~1600 | 0~1300 | ±1.5℃或±0.25%t |
铂铑13-铂 | Q | R | 0~1300 | 0~1300 | ±1.5℃或±0.25%t |
铂铑30-铂铑6 | R | B | 0~1800 | 0~1600 | ±1.5℃或±0.25% |
型号及规格
型 号 | 分 度 号 | 测温范围℃ | 保 护 管 材 料 | 热响应时间 | 规 格 | |
d | L x l | |||||
WRP-130 | S | 0-1300 | 高铝质或刚玉管 | ＜ 150S | Φ16 | 300x150 |
WRP-131 | ＜ 360S | Φ25 | ||||
WRQ-130 | R | 0-1300 | ＜ 150S | Φ16 | ||
WRQ-131 | ＜ 360S | Φ25 | ||||
WRR-130 | B | 0-1600 | 刚玉管 | ＜ 150S | Φ16 | |
WRR-131 | ＜ 360S | Φ25 | ||||
1) 热电偶 I 级按协议订货；
2) 非置入部分为不锈钢。
铂铑热电偶选型
标记 | 标记 | 标记 | 热电偶对数 | 固定方式 | 接线盒形式 | 保护管直径 | 长度 | 说 明 |
W | 温度仪表 | |||||||
R | 热电偶 | |||||||
P | 铂铑10-铂 分度号：S | |||||||
Q | 铂铑13-铂 分度号：R | |||||||
R | 铂铑30-铂铑6 分度号：B | |||||||
1 | 单支(可不标注) | |||||||
2 | 双支 | |||||||
1 | 无固定装置 | |||||||
2 | 固定螺纹 | |||||||
3 | 活动法兰 | |||||||
4 | 固定法兰 | |||||||
3 | 防水接线盒 | |||||||
4 | 隔爆接线盒 | |||||||
0 | 刚玉管Φ16 | |||||||
1 | 双层刚玉管Φ25 | |||||||
| 2 | 刚玉管外带碳化硅管 | |||||||
空格为特殊说明 | ||||||||
-L/l | 总长/插深mm |
