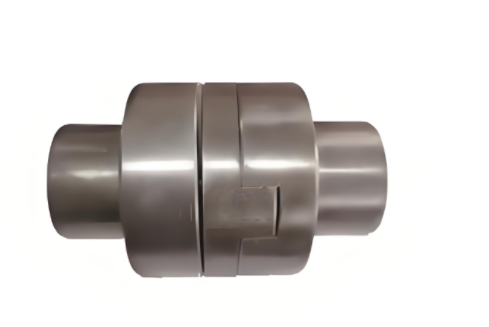

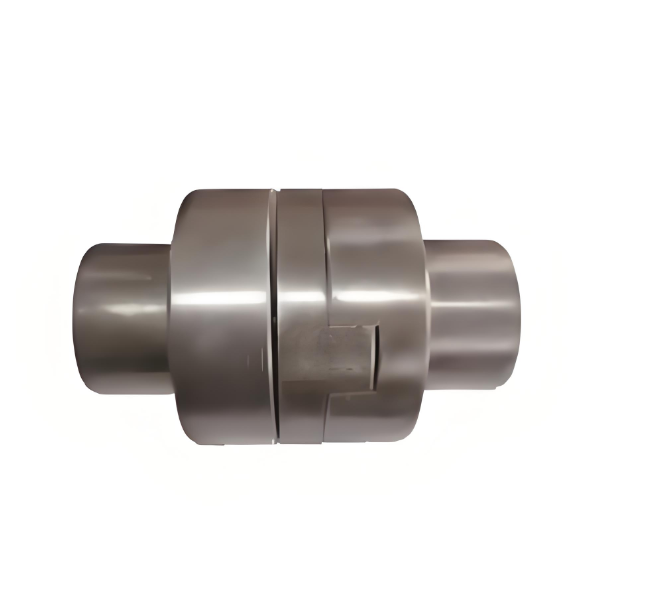

十字滑块联轴器

十字滑块联轴器又名金属滑块联轴器，有两个端面开有径向凹槽的半联轴器和两端各具有凸牌的中间滑块组成，中间滑块两端得凸榫相互垂直，分别嵌装再两个半联轴器的凹槽中，构成移动副，如果量轴线不同心或偏斜，运动时滑块将在凹槽中滑动，因此凹槽和滑块的工作面要加润滑剂，若两轴不同心，当转速较高时，由于滑块的偏心将会产生很大的离心力磨损，并给轴和轴带来附加载荷因此只适用于低速、传递载荷大的场合。

用补偿量:轴向4x=1~2mm,径向y≤0.04d(d为轴径),角向~a≤40‘转速一般不超过300r/min。
