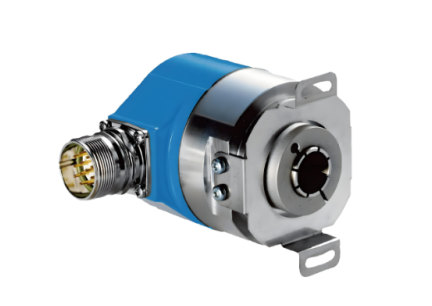

编码器维修

编码器的常见故障

1.编码器内部故障

编码器的故障有时是由于其内部元器件出现问题，导致无法生成和输出准确的波形。对于这类问题，通常需要更换编码器或对其进行内部器件的维修。

2.电源电压问题

编码器工作时的+5V电源电压低于正常水平，通常不应低于4.75V。编码器的+5V电源电压若低于4.75V，可能是供电电源或电缆传送问题。出现这种情况，可能是由于供电电源本身出现问题，或是电源传送电缆的阻值过大导致电压损耗。针对这一问题，需要检查并修复供电电源，或更换传送电缆以恢复正常电压。

3.编码器连接电缆问题

这是维修中经常遇到的问题，也是出现几率较高的故障类型。编码器电缆可能出现断路、短路或接触不良，因此，通常需要更换电缆或接头。

同时，也要仔细检查电缆是否固定紧固，以避免因松动导致的开焊或断路问题，必要时需重新卡紧电缆。

4.电池电压下降

当绝对式编码器电池电压下降时，系统通常会发出明确的报警提示。应立即更换电池，以确保编码器的正常工作。

若因电池电压下降导致参考点位置记忆丢失，还需执行重回参考点的操作，以恢复系统的准确位置记忆。

5.电缆屏蔽线问题

若编码器电缆的屏蔽线未接或脱落，会导致干扰信号的引入，进而影响波形的稳定性，进而损害通信的准确性。

因此，必须确保屏蔽线能够进行可靠的焊接，并妥善接地，以保障系统的稳定运行。

6.光栅污染

光栅若受到污染，其信号输出幅度会受到影响，导致下降。建议使用脱脂棉蘸取无水酒精，轻柔地擦拭以清除油污。

7.安装不稳固

编码器安装不稳固会影响位置控制精度，可能导致在静止或移动时出现位置偏差，严重情况下，系统在启动时就会触发伺服系统过载报警。

因此，必须高度重视并妥善处理。

8.短路故障

当编码器出现短路故障时，系统通常呈现三类典型症状：

一是信号输出异常，表现为脉冲丢失或波形畸变；

二是电源模块过载保护，设备频繁跳闸；

三是通信中断，PLC无法读取位置数据。

80%的短路故障源于三大核心因素：电缆绝缘层破损（特别是拖链环境长期弯折）、接线端子氧化导致的接触电阻增大，以及内部电路板受潮引发的铜箔腐蚀。

值得注意的是，金属粉尘堆积造成的相间短路往往被忽视，这类情况需通过红外热像仪进行精准定位。

对于不同程度的短路故障，通常采用三种应对方案：

1. 对于外接线路短路，需使用兆欧表测量线间绝缘电阻（标准值应＞100MΩ）。

2. 当内部PCB出现短路时，需采用分层检测法。

3. 对于磁栅尺或光电码盘损伤的情况，激光干涉仪进行精度校准，修复后位置误差可控制在±1角秒内。
