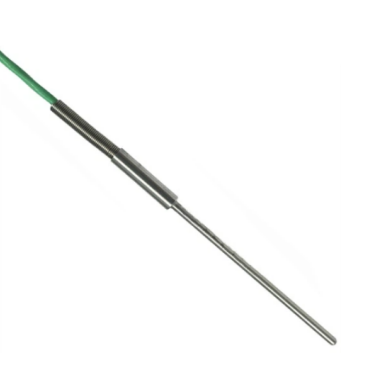

台阶管封装铂电阻是采用一根带台阶的不锈钢管(或其他指定金属材料)，把铂电阻元件封装在里面，引出导线，实现对元件的机械保护和环境隔离，主要用于在复杂或恶劣环境中稳定、精确地测量温度,适用于潮湿、液体、粉尘、腐蚀、高压等工作环境。
序号 | 参数 | 详细说明 |
1 | 类型 | 普通台阶管 刺入式台阶管 |
2 | 支数 | 无：单支 2：双支 |
3 | 分度号F | PT100 PT1000 PT200 PT500 |
4 | 精度CL | 1/10B ±0.03℃ @ 0℃ |
1/3B ±0.1℃ @ 0℃ | ||
A ±0.15℃ @ 0℃ | ||
B ±0.30℃ @ 0℃ | ||
2B ±0.60℃ @ 0℃ | ||
5 | 大径D（mm） | 4 5 6 8 10…20 或指定 |
6 | 长度L（mm） | 30～2000 或指定 |
7 | 小径d（mm） | 2 3 4 5 6 8 10…20 或指定 |
8 | 长度l （mm） | 10～2000 或指定 |
9 | 线长AL （M） | 0.5M 1M 2M 3M…或指定 |
10 | 使用温度 | -200～850℃ 范围内指定 |
11 | 接线方式 | 二线制 三线制 四线制 六线制 |
12 | 是否带屏蔽S | S0：不带屏蔽 S1：带屏蔽 |
13 | 线尾处理方式 | 1.上锡 2.U型叉 3.直针端子 4.铜皮端子5.航空插头 6.客户指定其他端子 |
14 | 特殊需求 | 客户指定需求 |
